【初心者向け】ラダー制御「JMP/STG」とは？

順序制御の基本を図付きでやさしく解説！

こんにちは！今回もラダー初心者の方に向けて、やさしく解説していきます。
前回は「SET/RESET命令」についてご紹介しましたが、今回はその応用編ともいえる「JMP/STG命令」の使い方です。

まだご覧になっていない方は、先にこちらの記事を読むことをおすすめします。

この記事でわかること

• JMP／STG命令を使った順序制御（シーケンス制御）の書き方
• エア機器を使った1サイクル搬送動作の実例と、ラダー全体図
• JMP/STGを書くときの基本ルール4つと、ステップごとの記述方法

今回のテーマ：「JMP/STG命令」で順序制御をスッキリ記述！

JMP/STG命令は、ラダーでシーケンス制御（順序動作）を作成する際にとても便利な命令です。
今回は、エア機器を使った1サイクル搬送動作を題材に、図とラダー付きで使い方を丁寧に解説します。

そもそもシーケンス制御とは？

「あらかじめ決められた順番で機器を動かす制御方式」のことです。

この順序制御をJMP/STG命令を使って実現していきます。

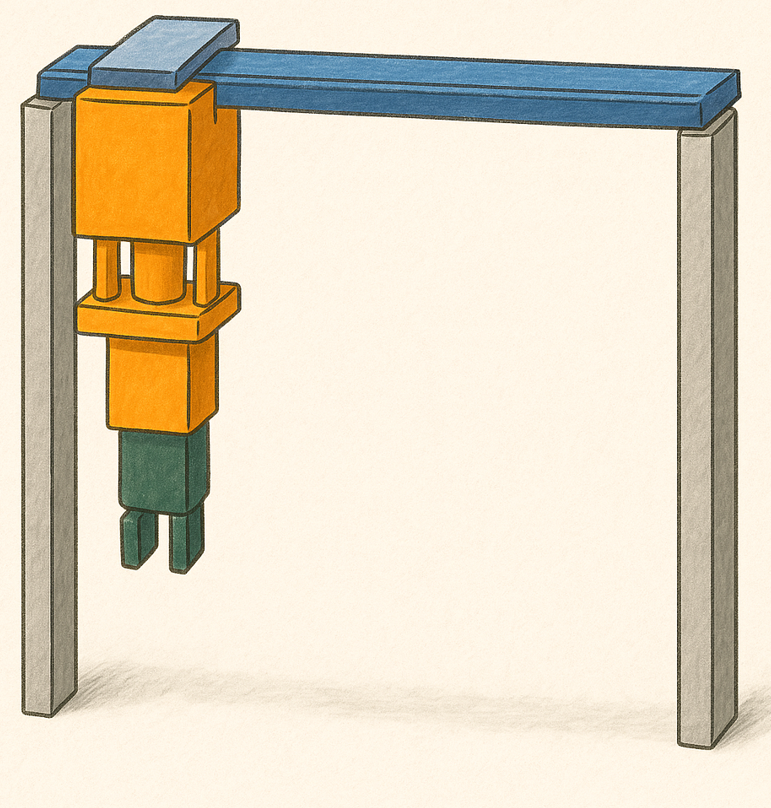

使用する装置構成（構想図付き）

• 青：エアスライダー（左右移動）
• オレンジ：エアシリンダー（上下動作）
• 緑：エアチャック（ワークのつかみ）

動作仕様（1サイクル搬送）

• 起動ボタンを押すと動作開始
• シリンダー＋スライダー＋チャックを使って、OUT側にあるワークをIN側へ搬送する

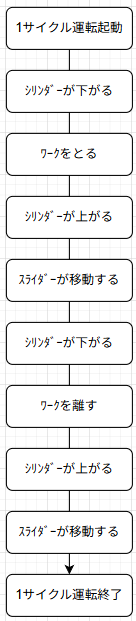

簡易フロー図

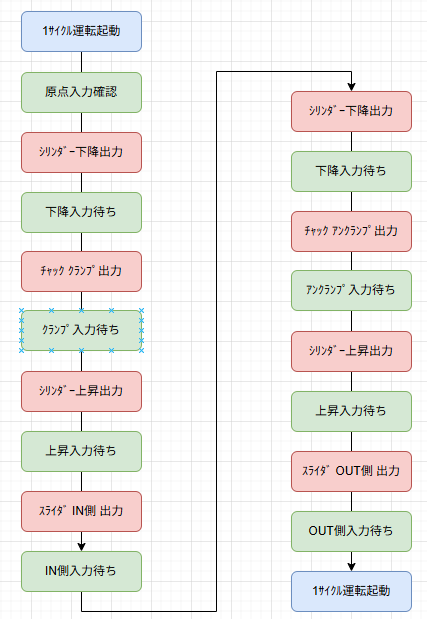

動作フロー図

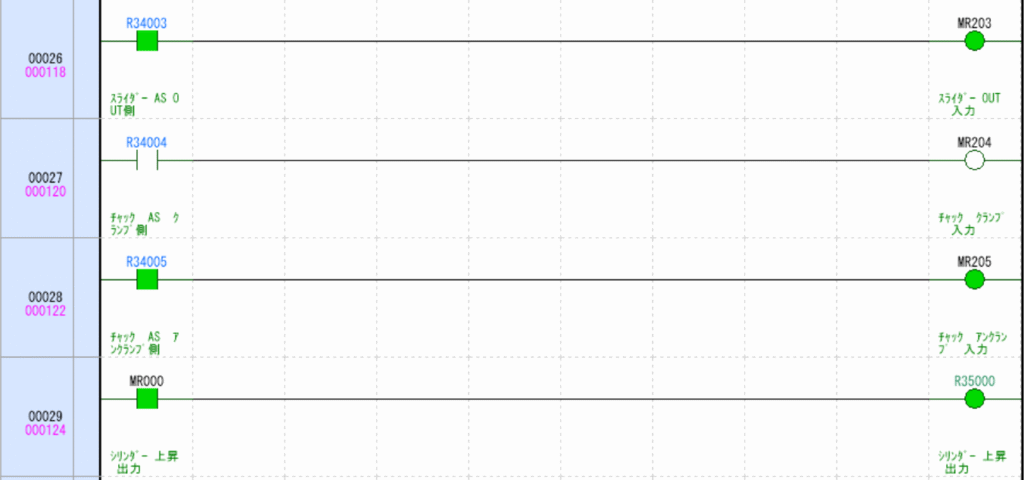

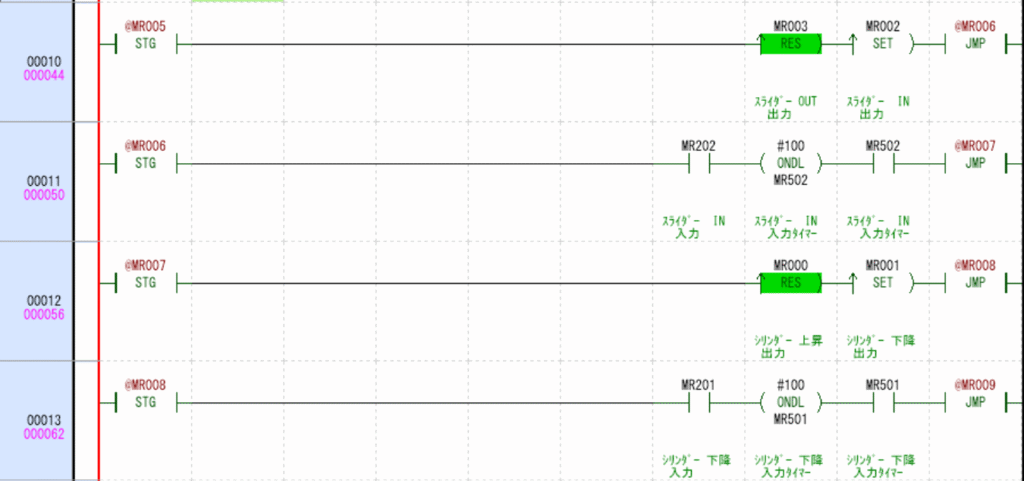

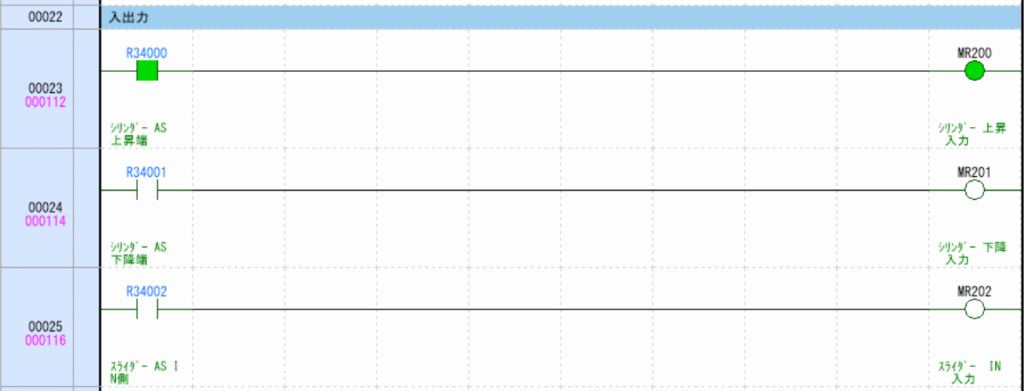

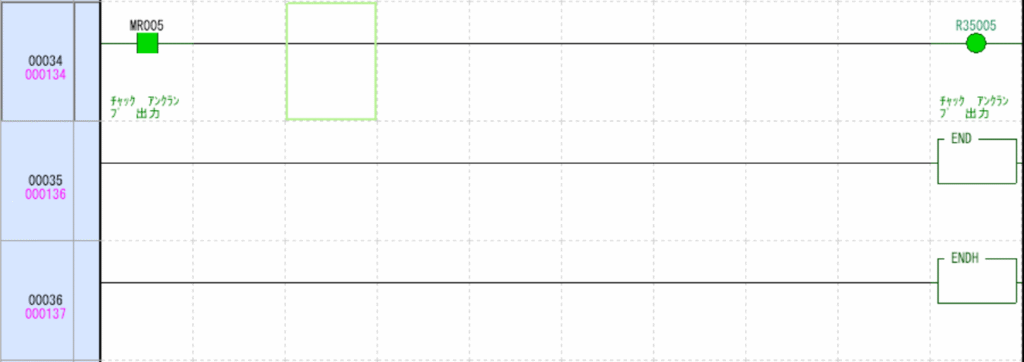

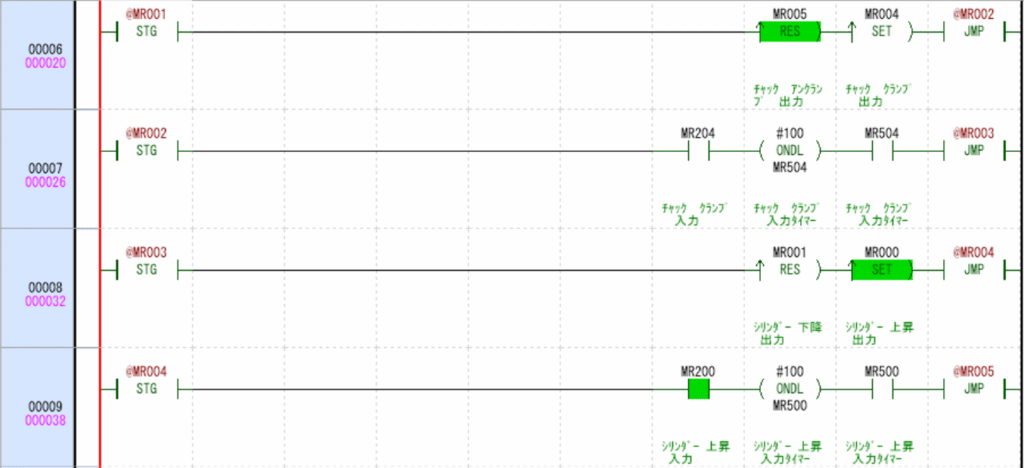

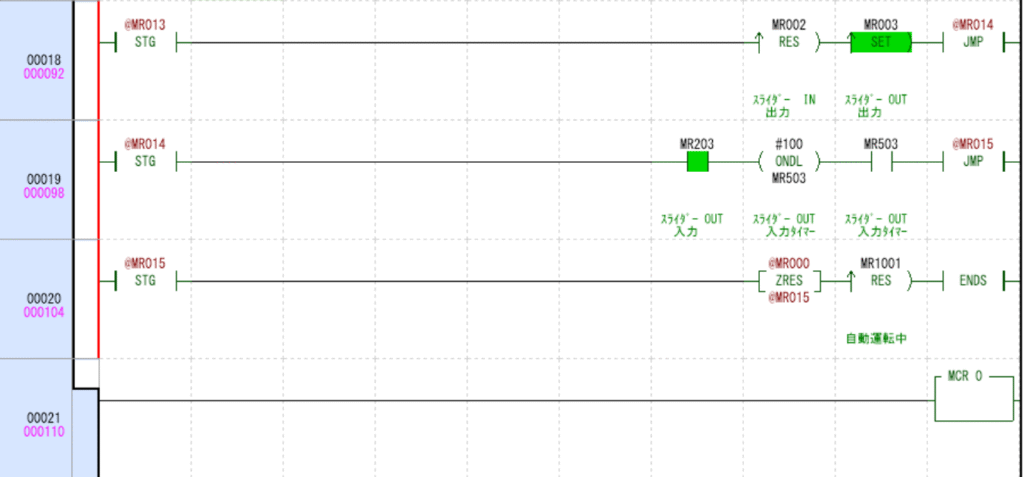

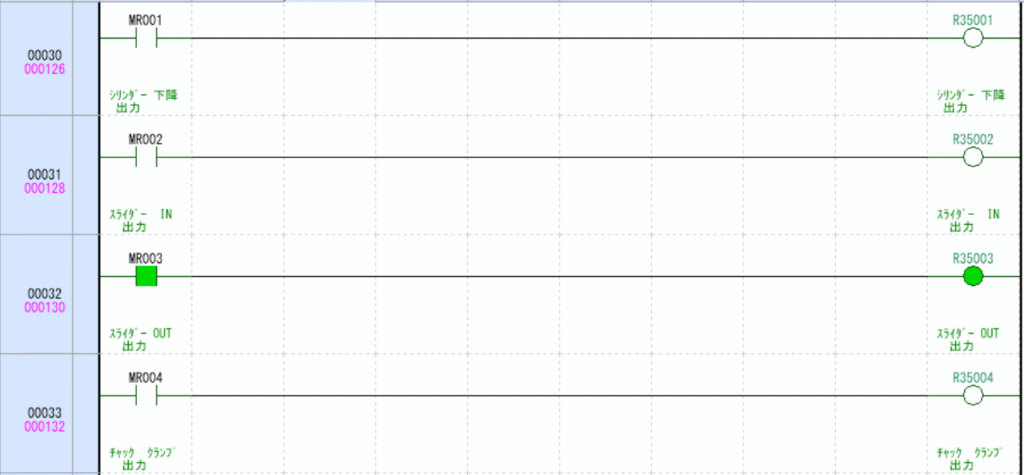

ラダー全体図

JMP/STGを書くときの基本ルール（4つ）

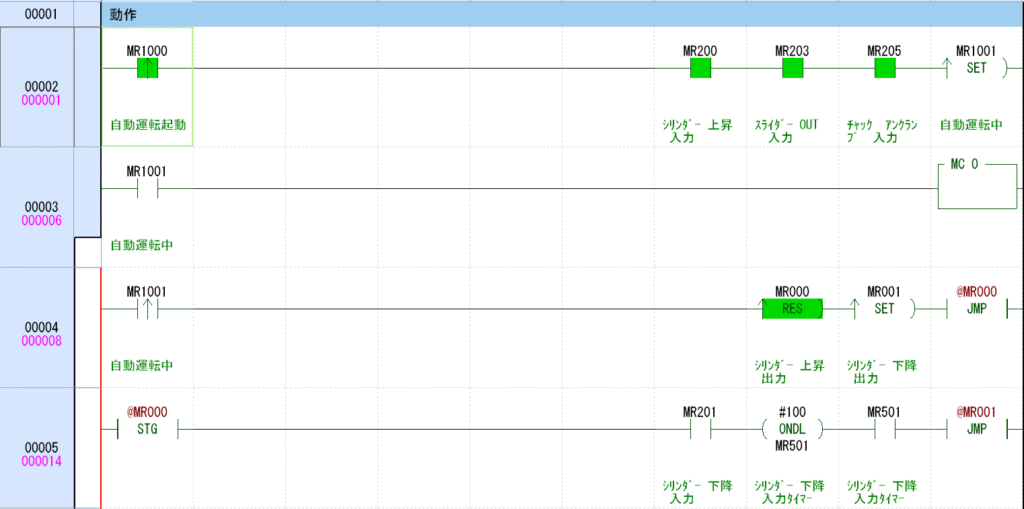

各ステップの詳細とラダー図解説

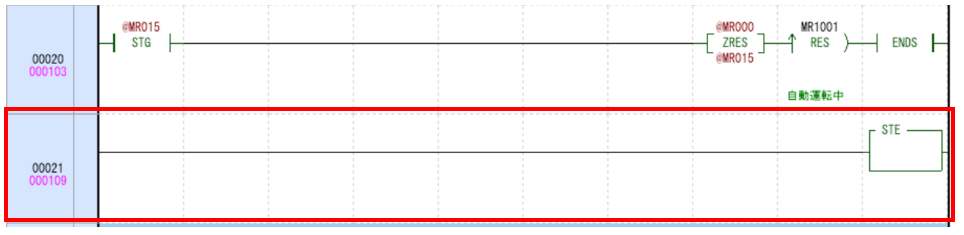

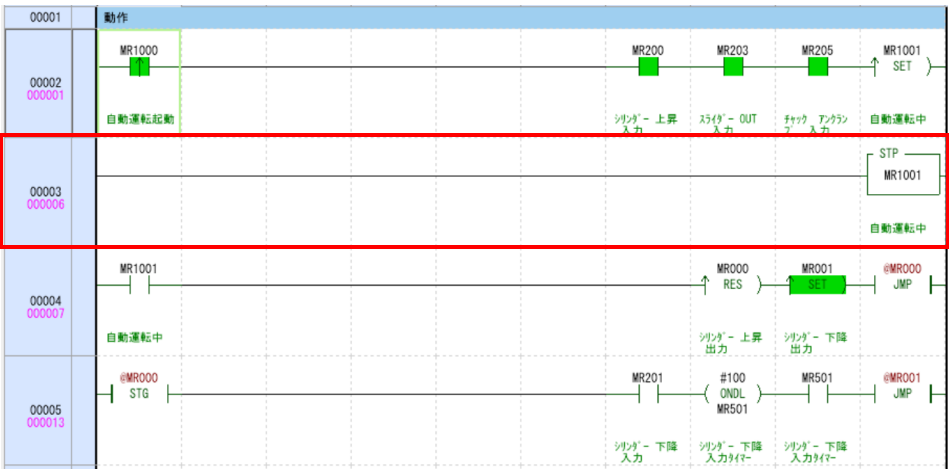

① STP/STE の使い方

• STP（例：MR1001）がONの間、囲んだ処理が有効
• STEで範囲を閉じる

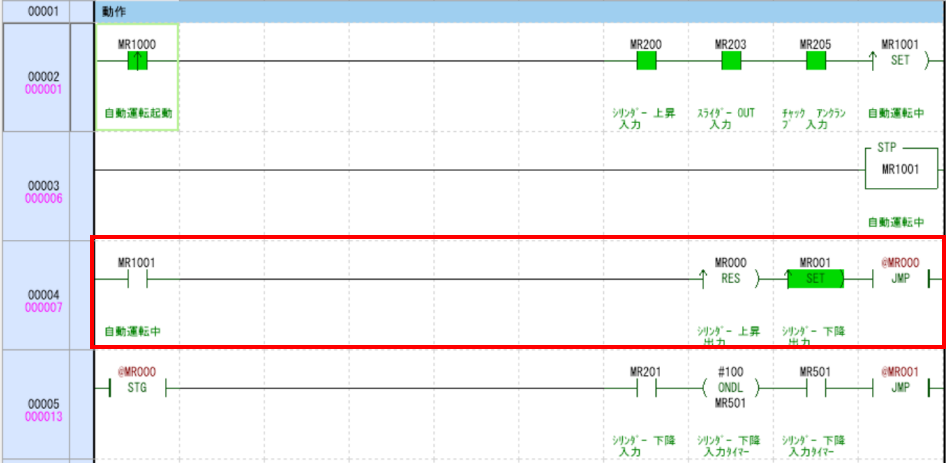

② LDで起動条件を生成

• 起動時に1サイクルだけ動作を開始するために出力側には微分を使用します

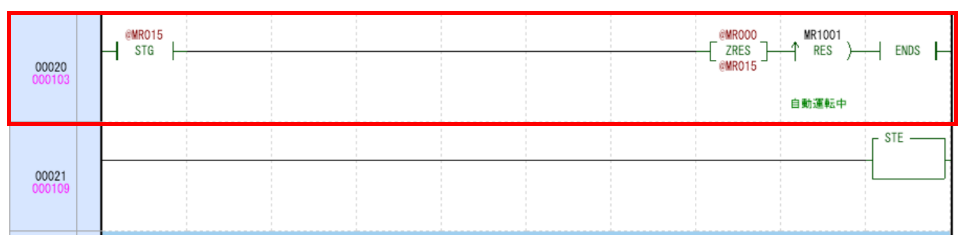

③ 最後に起動OFF＋ENDSで終了処理

• 動作終了時に、MR1001をOFF
• ENDS命令でJMP/STGブロックを終了

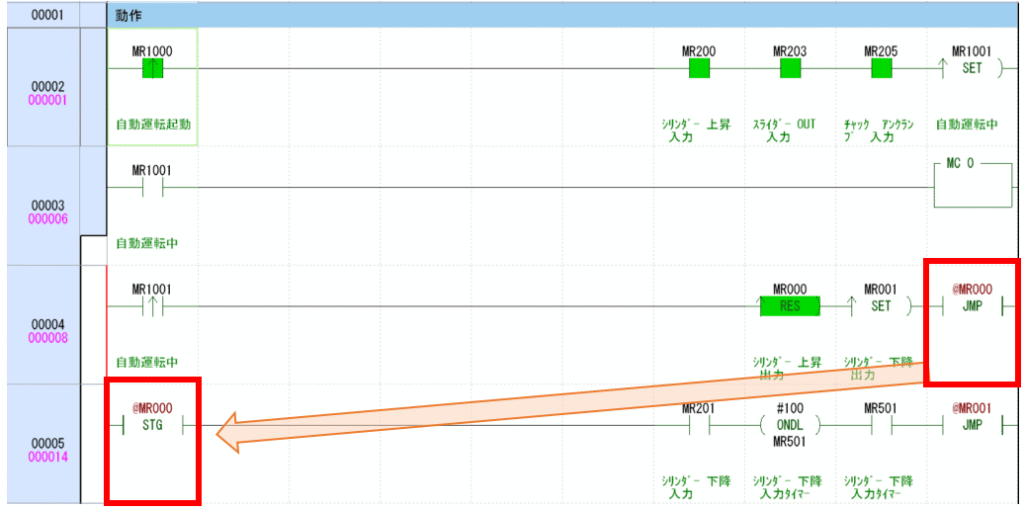

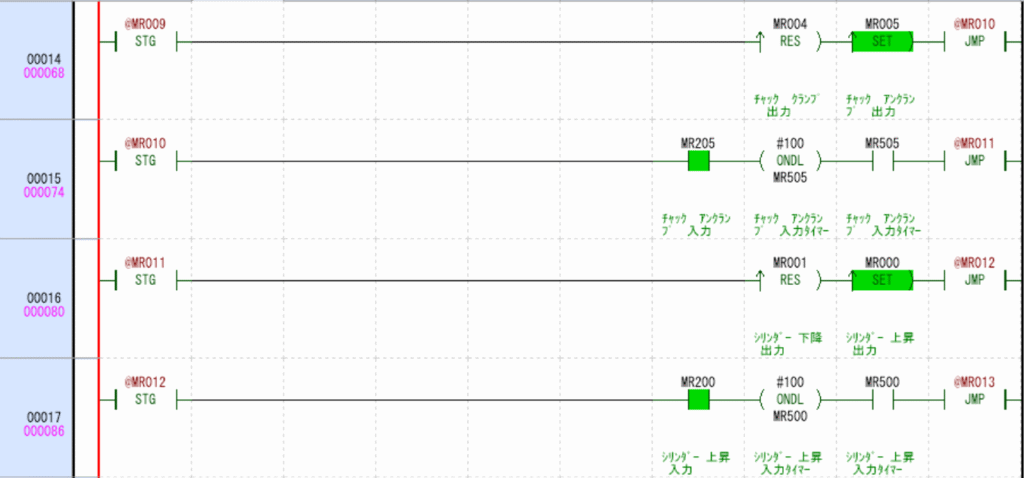

JMPとSTGの基本動作

JMPは「ジャンプ命令」、STGは「ジャンプ先の目印」です。

• JMP@MR000 がON → STG@MR000 にジャンプ
• そのステップの処理を実行
• 処理が終わったら次のJMP@MR001へ…

シリンダー下降の例

1. MR1001がONすることでシリンダーが下降を開始 → STG@MR000がON
2. 降下完了でASセンサ（R34000など）がON
3. タイマーONDL開始 → 規定時間後MR501がON
4. JMP@MR001がON → STG@MR001 にジャンプ → 次のステップへ

まとめ：JMP/STGは“順序制御の見える化”に最適！

• JMP/STGは「処理の順番を明確にしたい時」に最適！
• 複雑なシーケンスでもラダーを整理しやすく、可読性アップ
• 書き方ルールさえ守れば、構造もスッキリします

初心者にもおすすめの理由

• 「1ステップ＝1処理」として書けるので保守性も抜群
• ラダーの見通しが良くなり、デバッグも簡単
• 記述ルールを守れば誰でも使える！

以上、JMP/STGを使ったラダーシーケンス制御の基礎解説でした。

何度かラダーを書いてみると、手順ごとの「見える化」ができてとても便利ですよ！

「JMP/STG」は、一連の動作を順序立てて記述したい時にとても便利な命令です。
ぜひ実際の設備制御でも使ってみてください！
