【PLC演算処理】サイクルタイムの最大・最小・平均を自動で集計するスクリプト構成を解説！

設備の安定稼働を評価する上で欠かせない「サイクルタイム」。
特に立ち上げ初期はバラつきが大きく、安定性を定量的に評価するために、サイクルの集計は非常に重要です。

しかし、毎回手動で計測・記録するのは時間と手間がかかるため、PLC内で自動的に集計処理を行うことをおすすめします。

今回は、**ラダー図とスクリプト（ボックス命令）**を用いたサイクルタイム集計の構成を分かりやすく解説します。

✅ サイクルタイム集計の仕様

以下の3項目を自動集計します：

• 最大サイクルタイム（MAX）
• 最小サイクルタイム（MIN）
• 平均サイクルタイム（AVERAGE）

🔧 使用デバイス一覧

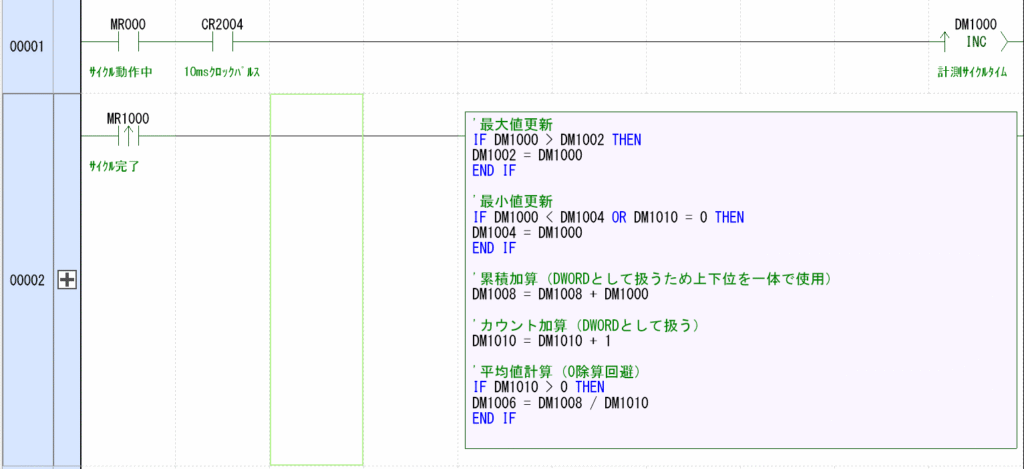

🪜 ラダー図の処理構成（概要）

1. 1行目
   　サイクル動作中（MR000）を条件に、10msごとにDM1000をカウントアップ（0.01s単位で計測）
2. 2行目
   　サイクル完了信号をトリガーに、ボックススクリプトを実行し、集計処理を行う

🧠 ボックススクリプトの内容と解説

以下、スクリプトの処理内容を順を追って解説します。

【1】最大値の更新

IF DM1000 > DM1002 THEN
    DM1002 = DM1000
END IF
→ 現在の計測値（DM1000）が最大値（DM1002）より大きければ、最大値を更新

【2】最小値の更新（初回対応あり）

IF (DM1000 < DM1004) OR (DM1010 = 0) THEN
    DM1004 = DM1000
END IF
→ 最小値を更新する条件：

• 計測値が現在の最小値より小さい場合
• 初回実行時（DM1010 = 0）の場合は強制的に初期化
  ※DM1004は初期値が0のため、初回対策としてDM1010 = 0条件を追加

【3】累積値とカウントの更新

DM1008 = DM1008 + DM1000
DM1010 = DM1010 + 1
→ 測定値を累積し、カウントも加算していきます。

【4】平均値の算出

IF DM1010 > 0 THEN
    DM1006 = DM1008 / DM1010
END IF
→ カウントが0のときは割り算ができないため条件分岐を追加
※通常は0にはならないが、安全対策として明記

スクリプトの直前にDM1000のリセットを入れてしまうと、演算処理前に値が消えてしまいます。

✅ 必ずスクリプト実行後に以下のようにリセットしてください：
