【PLC×データ可視化】PLCヒストグラム処理をラダーで実装！測定データを区間カウントする方法

ラダーでヒストグラムを作成する方法を詳しく解説

前回の記事では、ヒストグラムの概要と「区間値（ビン幅）」の設定方法について解説しました。まだご覧になっていない方は、先にこちらをどうぞ👇

ヒストグラム作成の全体像

今回は、PLCのラダー制御でヒストグラムを実際に作成していく方法をご紹介します。

完成イメージがこちら👇

この例では、区間数7、最小値2、区間幅20で構成されたヒストグラムを生成しています。

✅ 設定された区間は以下の通り：

このうち②〜⑥の区間は「左閉右開」（≦ x <）形式で定義されており、最初と最後の区間だけが異なる条件となっている点に注意が必要です。

ラダーでヒストグラムを作る構成

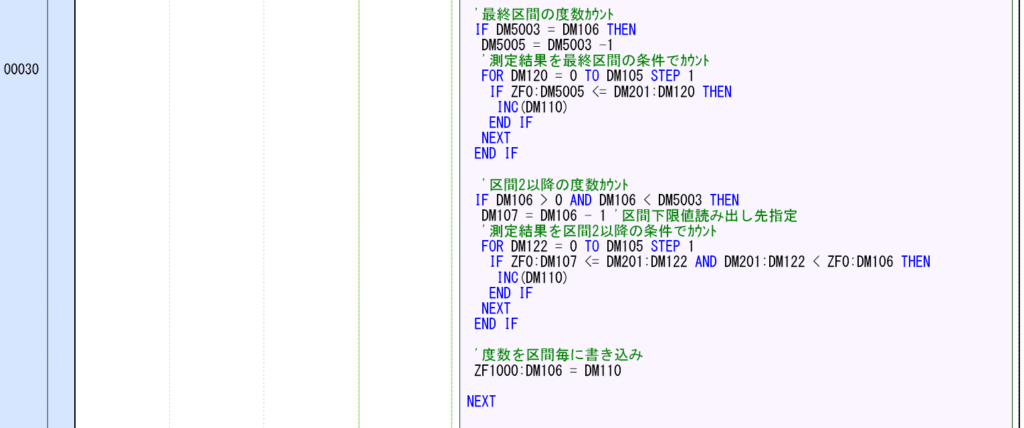

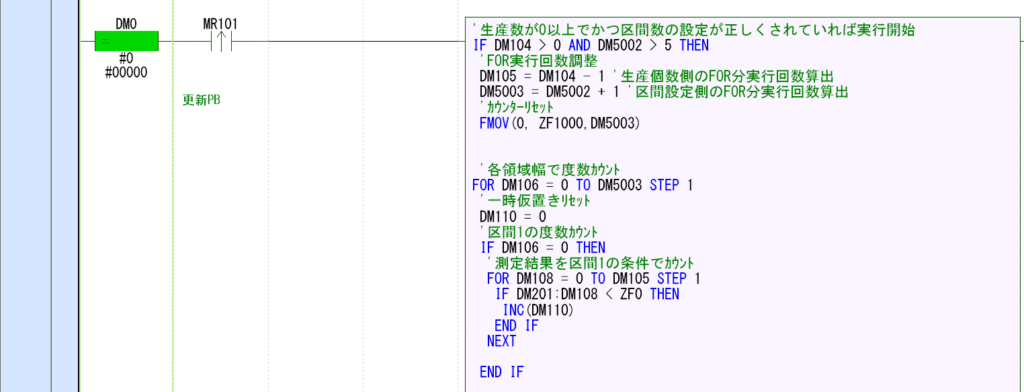

作成したラダーコードがこちらです👇

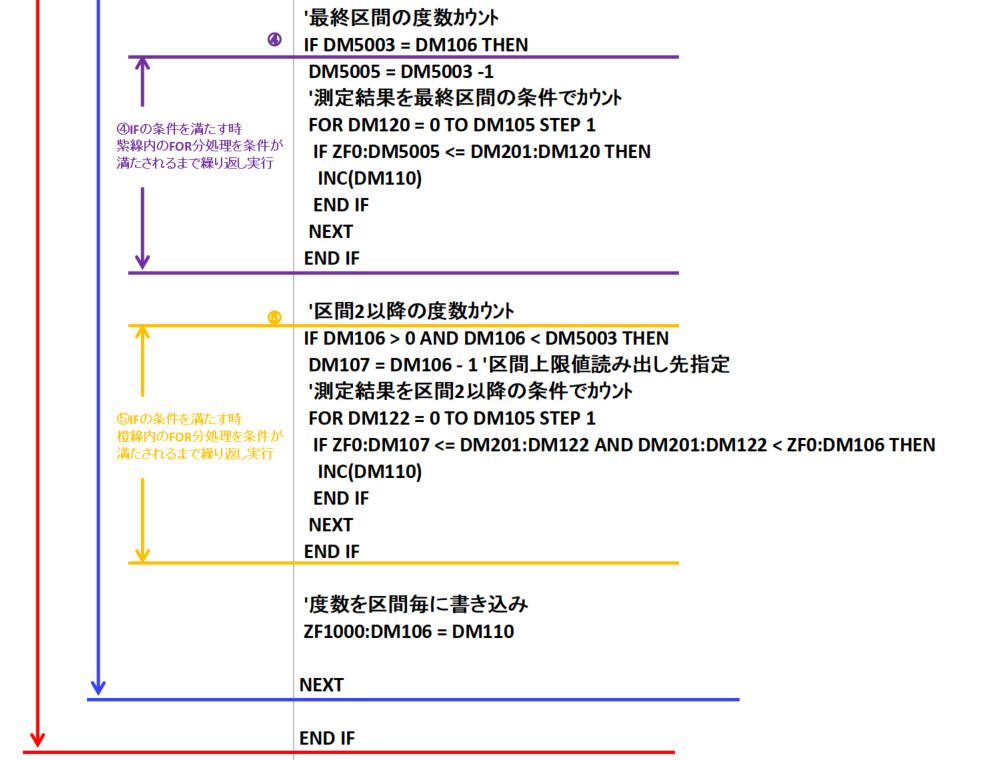

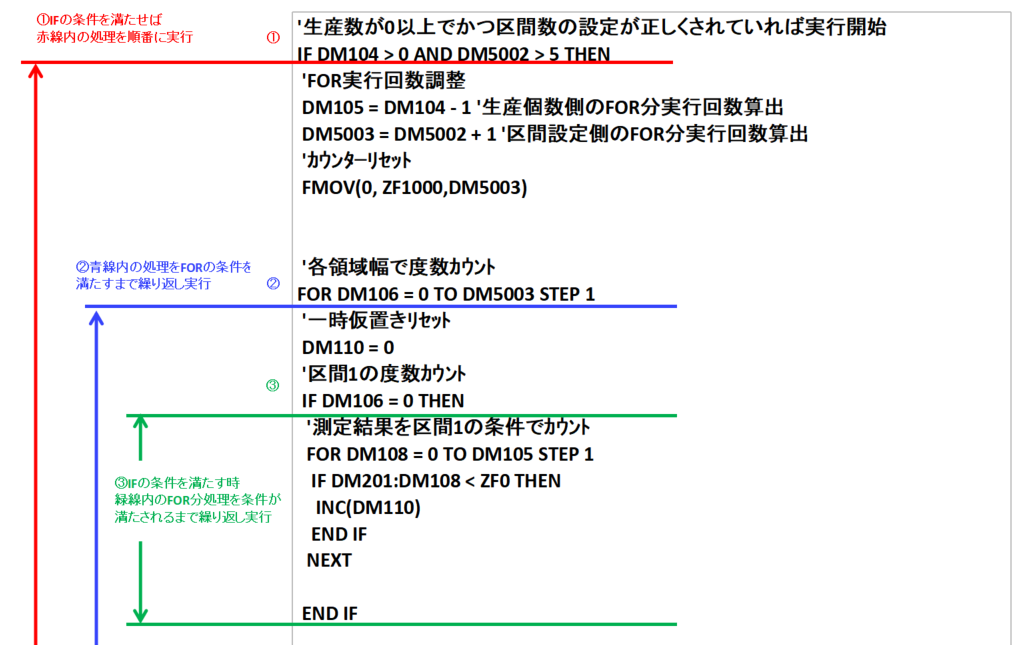

一見して複雑そうに見えますが、下図のように処理の流れを色分けして理解すれば、構造がつかみやすくなります。

① スタート条件のチェック

IF DM104 > 0 AND DM5002 > 5 THEN

• DM104：測定された生産数
• DM5002：区間数設定

生産数が1以上、かつ区間数が5以上であれば処理スタートです。

② FORループの準備と度数の初期化

DM105 = DM104 - 1
DM5003 = DM5002 + 1
FMOV(0, ZF1000, DM5003)

• DM105：測定数 – 1（ループ回数用）
• DM5003：区間数 + 1（閾値境界の数）
• ZF1000〜：度数格納エリアをリセット

③ 各区間ごとのカウント処理（FOR文）

FOR DM106 = 0 TO DM5003 STEP 1

このDM106が区間ごとのインデックスになります。

DM106の値に応じて処理は次の3パターンに分岐：

• DM106 = 0：区間①の処理
• DM106 = DM5003：最終区間（⑦）の処理
• その他：区間②〜⑥の処理

各区間の処理詳細

🔷 区間①（最小値未満）のカウント

IF DM106 = 0 THEN
FOR DM108 = 0 TO DM105 STEP 1
 IF DM201:DM108 < ZF0 THEN
  INC(DM110)
 END IF
NEXT

• 測定値（DM201〜）を1件ずつZF0（最小閾値）と比較。
• 小さい値の数をDM110にカウント。

🟠 区間②〜⑥のカウント（中間区間）

IF DM106 > 0 AND DM106 < DM5003 THEN
 DM107 = DM106 - 1
 FOR DM122 = 0 TO DM105 STEP 1
  IF ZF0:DM107 <= DM201:DM122 AND DM201:DM122 < ZF0:DM106 THEN
   INC(DM110)
  END IF
 NEXT

• ZF0:DM107：下限閾値
• ZF0:DM106：上限閾値

→ 範囲に一致する測定値をカウントしてDM110に保存。

🟣 最終区間（上限以上）のカウント

IF DM5003 = DM106 THEN
DM5005 = DM5003 - 1
FOR DM120 = 0 TO DM105 STEP 1
 IF ZF0:DM5005 <= DM201:DM120 THEN
  INC(DM110)
 END IF
NEXT

• 最後の区間では「以上」の条件で測定値をカウントします。

✅ 最後に：度数の書き込み

ZF1000:DM106 = DM110

• 各区間の度数結果（DM110）を度数格納先 ZF1000 以降へ書き込み。

使用デバイスまとめ

今後の記事予定

今回はヒストグラム作成までのラダー処理について詳しく解説しました。
次回は、このヒストグラムをタッチパネル上で可視化する方法について取り上げます。
