紙の設備点検をタブレットで記録｜点検の忘れを防ぐ「点検記録」の機能と仕様【デモ動画あり】
fa-engineer
この記事でわかること
- 「点検記録」がおすすめの人・現場
- 紙の点検とくらべた5つのメリット
- 点検の流れと仕様
はじめに
毎日の設備点検を、今も紙の点検表でつけている工場は多いと思います。
この記事では、設備稼働監視システム「FA MONITOR」に追加できる機能「点検記録」を紹介します。紙の点検表を、設備の横のタブレットに置き換える機能です。
稼働監視の考え方や仕組みは、前回までの記事で紹介しています。
▶ 設備の稼働率改善が進まない3つの理由｜稼働監視・集中監視で変わること
▶ キーエンスPLCで設備稼働監視システムを作る｜OEE・チョコ停・ドカ停を自動集計【デモ動画あり】
こんな人・現場におすすめです

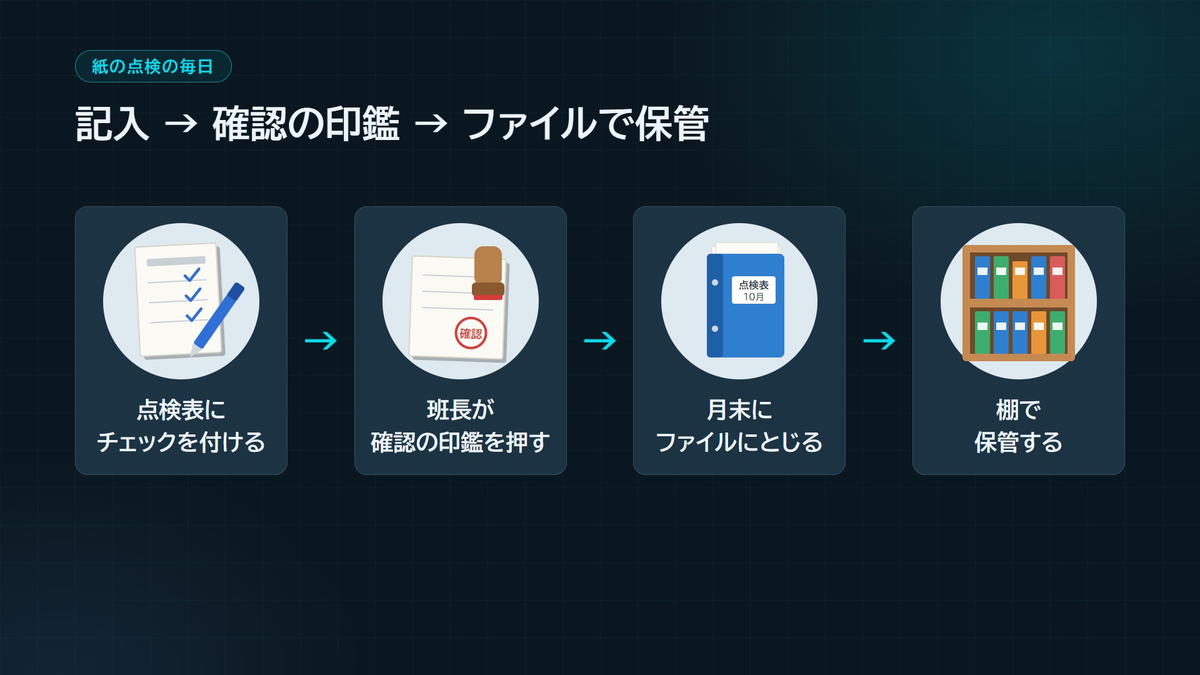

紙の点検は、次のような流れが一般的です。
この流れの中で、次のどれかに当てはまる現場におすすめです。
- 点検表を毎日集めて回り、ファイルにとじている
- 品番によって点検する内容が違い、紙を使い分けている
- 忙しい朝や品番の切り替えで、点検が後回しになることがある
- 測定した値を、あとでパソコンに打ち直している
- 監査やお客様からの問い合わせで、過去の点検記録を探すのに時間がかかる
- 設備稼働監視（FA MONITOR）を入れている、または入れようと考えている

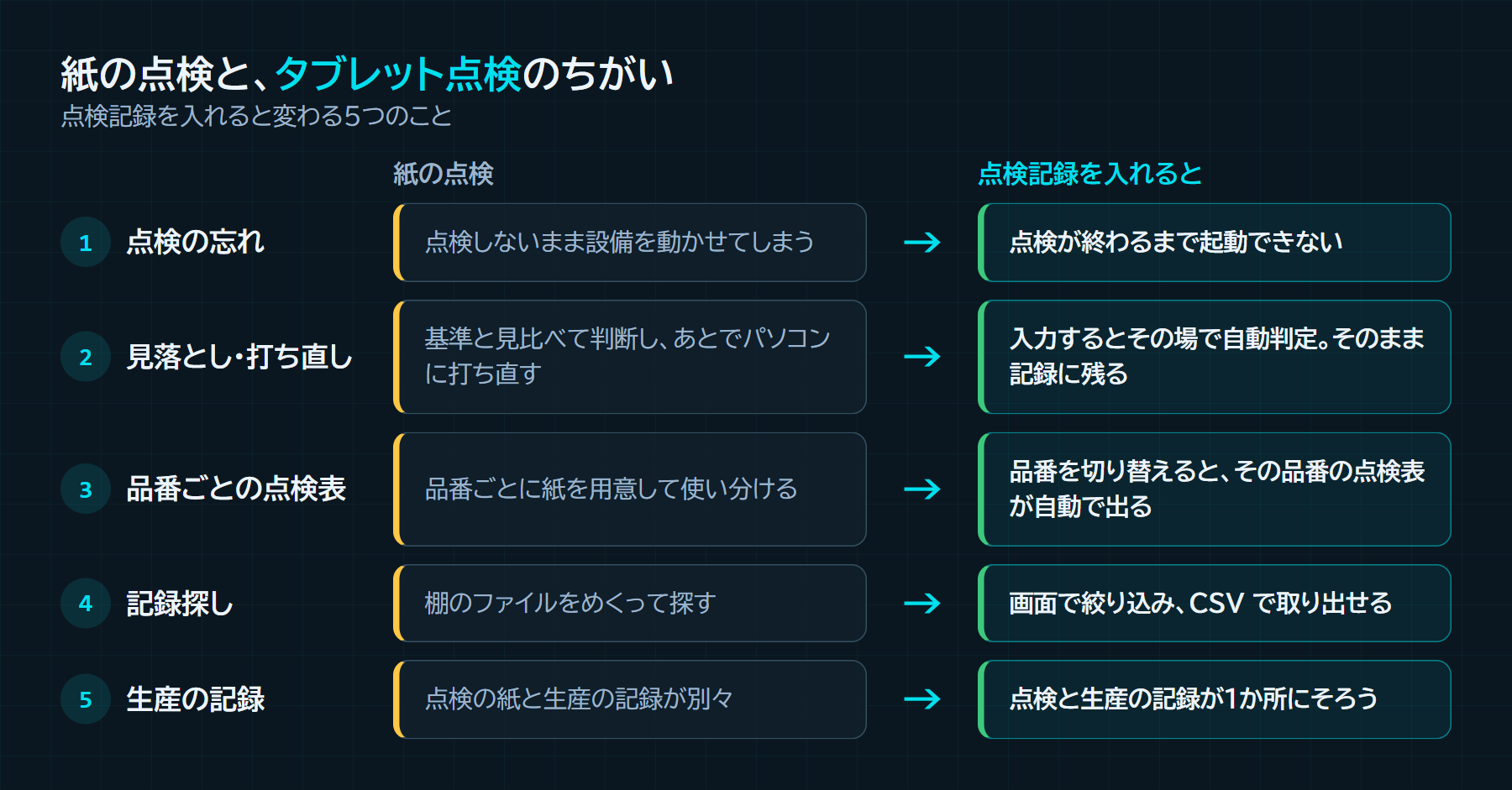

点検記録を入れる5つのメリット
紙の点検とくらべると、次の5つが変わります。
1. 点検の忘れを防ぐ
点検が全部 OK で記録されるまで、設備を起動できないようにします。「点検をしないまま動かしてしまった」がなくなります。
2. 見落としと打ち直しがなくなる
圧力などの測定値は、入力するとすぐに、基準の範囲内かどうかを自動で判定します。外れた値はその場で「NG」と出ます。入力した値はそのまま記録に残るので、あとでパソコンに打ち直す必要はありません。
3. 品番ごとの点検表を使い分けなくてよい
設備のタッチパネルで品番を切り替えると、その品番の点検表がタブレットに自動で出ます。
4. 記録がすぐ見つかる
設備・期間・NG の有無などで絞り込めます。CSV で取り出して、Excel で使うこともできます。
5. 生産の記録とそろう
点検の記録と生産の記録が、FA MONITOR の1か所にそろいます。
点検の流れ
実際の画面で、点検の流れを見てみます。

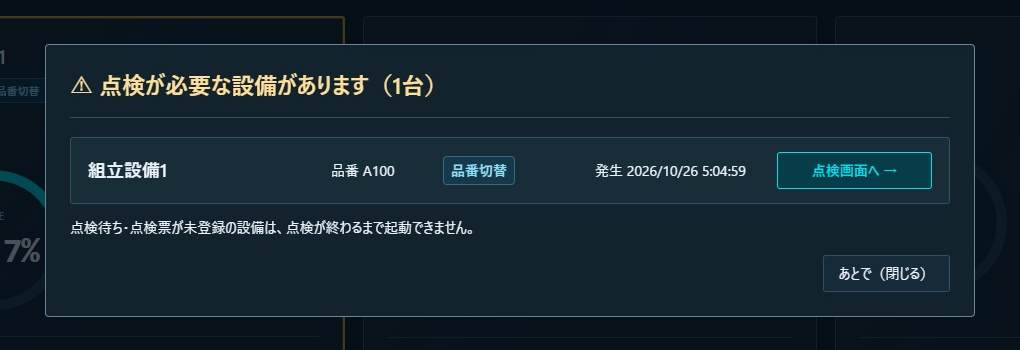

1. 点検が必要な設備が知らされる
始業前や品番の切り替え、定期点検の時期になると、監視画面に知らせが出ます。点検が終わるまで、その設備は起動できません。

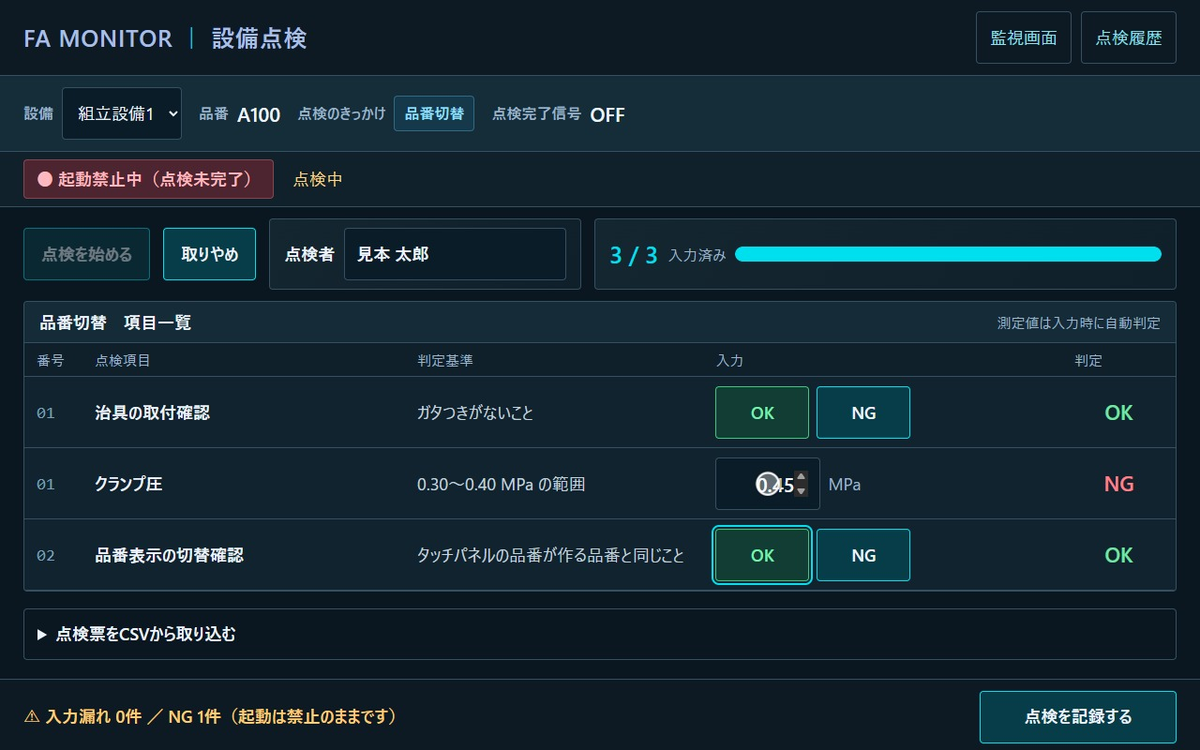

2. タブレットで点検する
点検者の名前を入れ、項目ごとに OK か NG を付けます。測定値は入力するとすぐに判定されます。

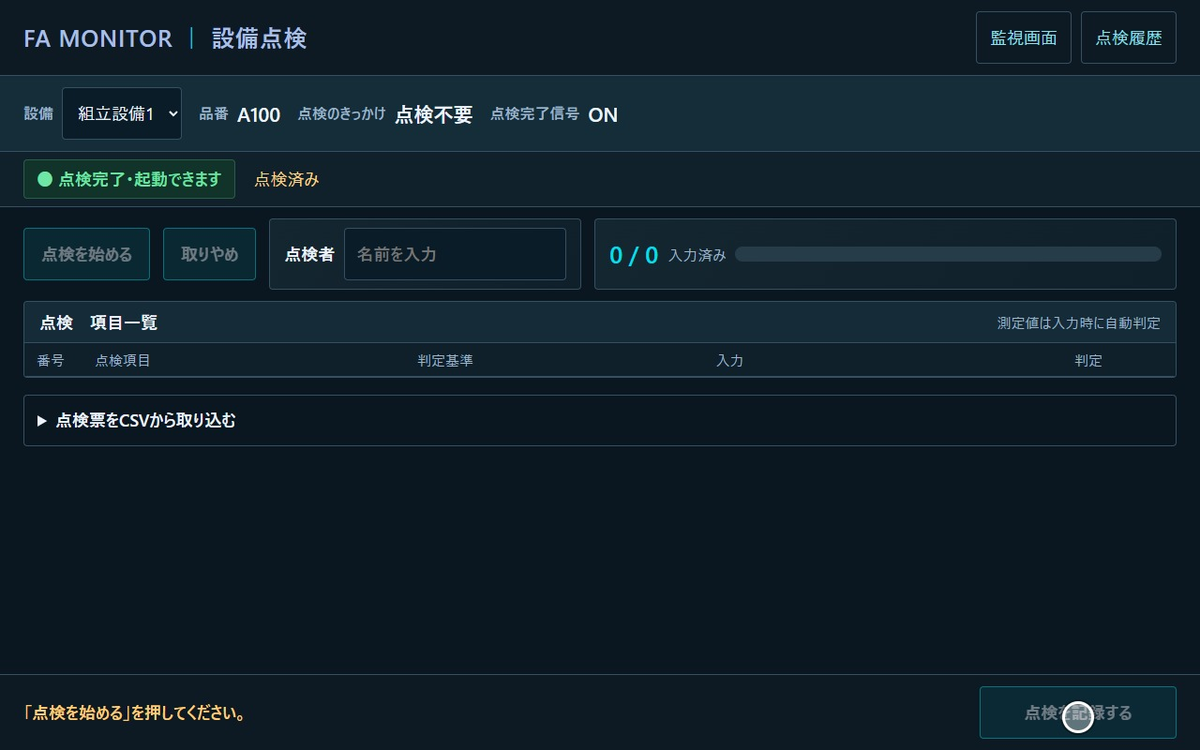

3. 記録すると、設備を起動できる
すべて OK で記録すると「点検完了・起動できます」に変わり、タッチパネルから設備を起動できます。

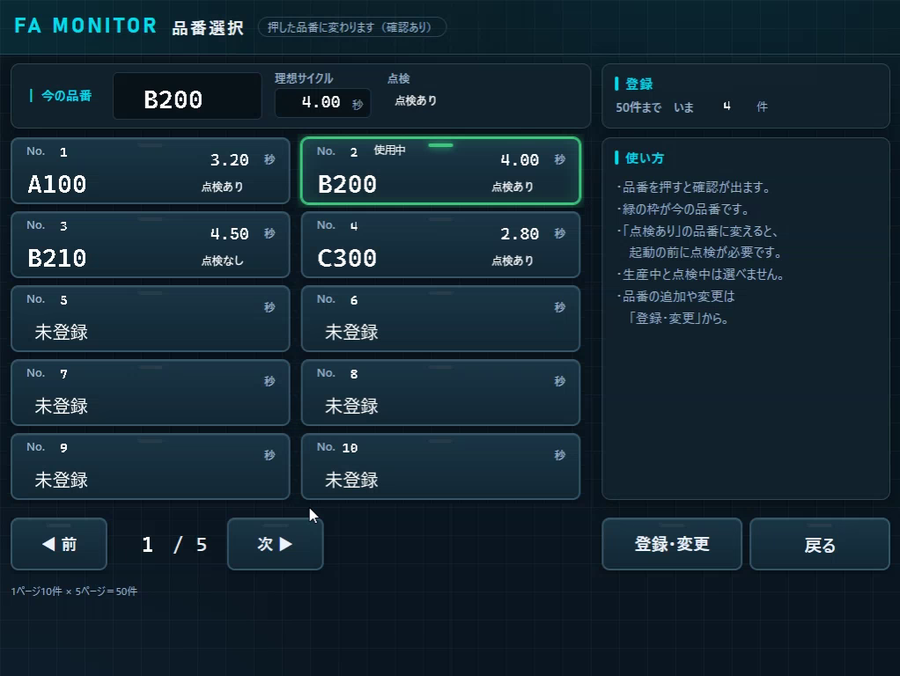

品番の切り替えと点検表
品番は、設備のタッチパネルで選びます。品番を切り替えると、その品番の点検表がタブレットに出ます。

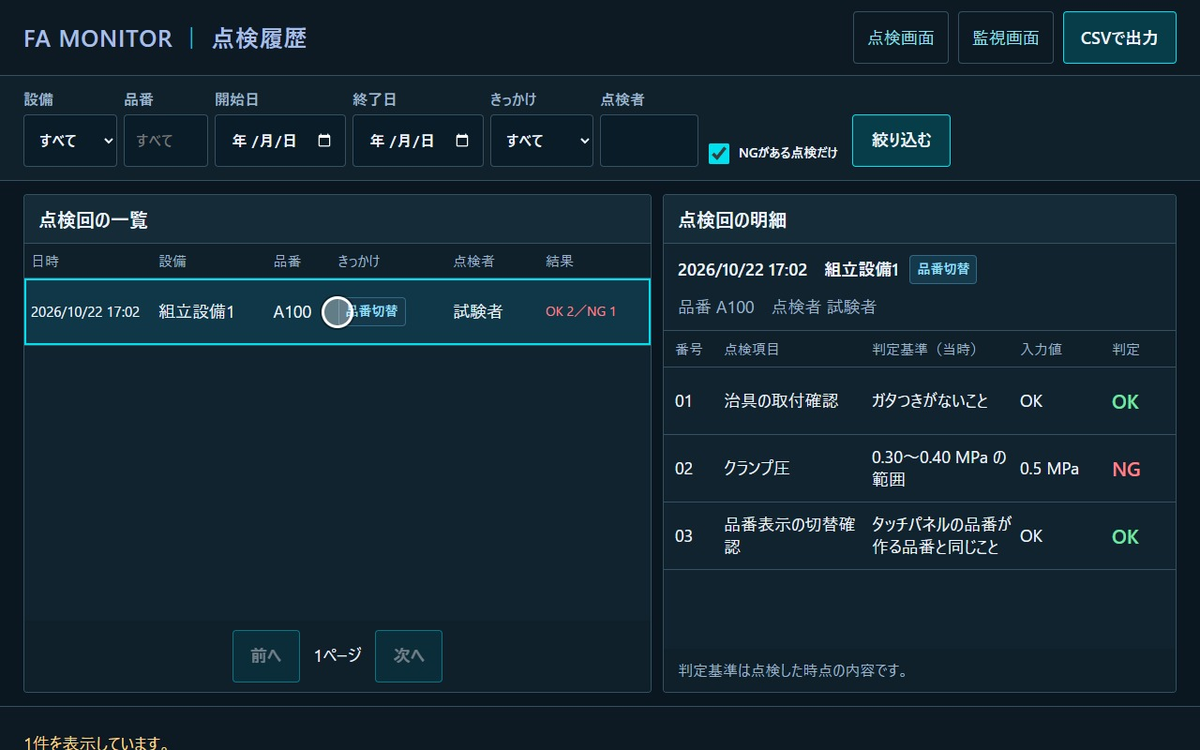

点検の履歴
点検の結果は、だれが、いつ、どの品番で、どんな値だったかまで残ります。判定の基準も、点検した時点のものが残ります。

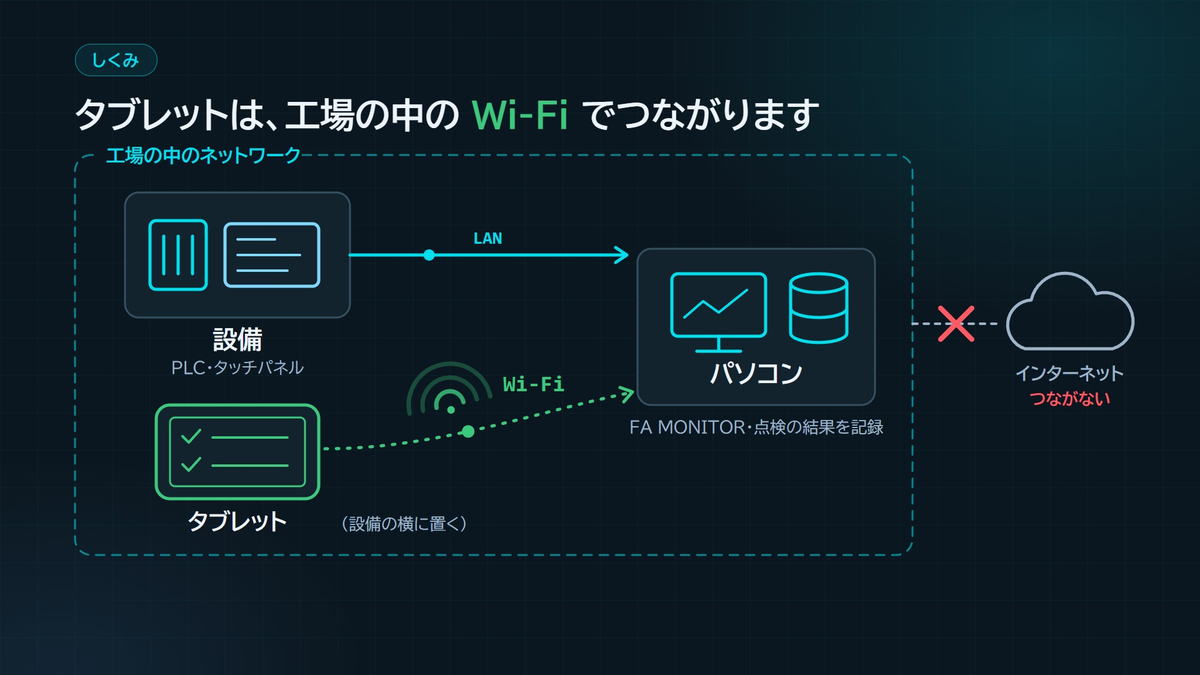

しくみ
タブレットは、工場の中の Wi-Fi でパソコン（FA MONITOR）とつながります。パソコンと設備の PLC は LAN でつながります。インターネットにはつなぎません。
仕様
| 項目 | 内容 |
|---|---|
| 点検の入力 | 設備の横のタブレットのブラウザで入力。項目ごとに OK／NG、または測定値（上限・下限で自動判定） |
| 点検のきっかけ | 始業前・品番の切り替え・定期の3つ（点検表ごとに設定） |
| 起動の禁止 | 点検が全部 OK で記録されるまで、設備を起動できない。点検中は品番も変えられない |
| 品番の登録・選択 | 設備のタッチパネルで選び、登録・変更もできる（50件まで）。パソコンが止まっていても選べる |
| 点検の要らない品番 | 品番ごとに「点検あり／なし」を設定でき、点検なしの品番はそのまま起動できる |

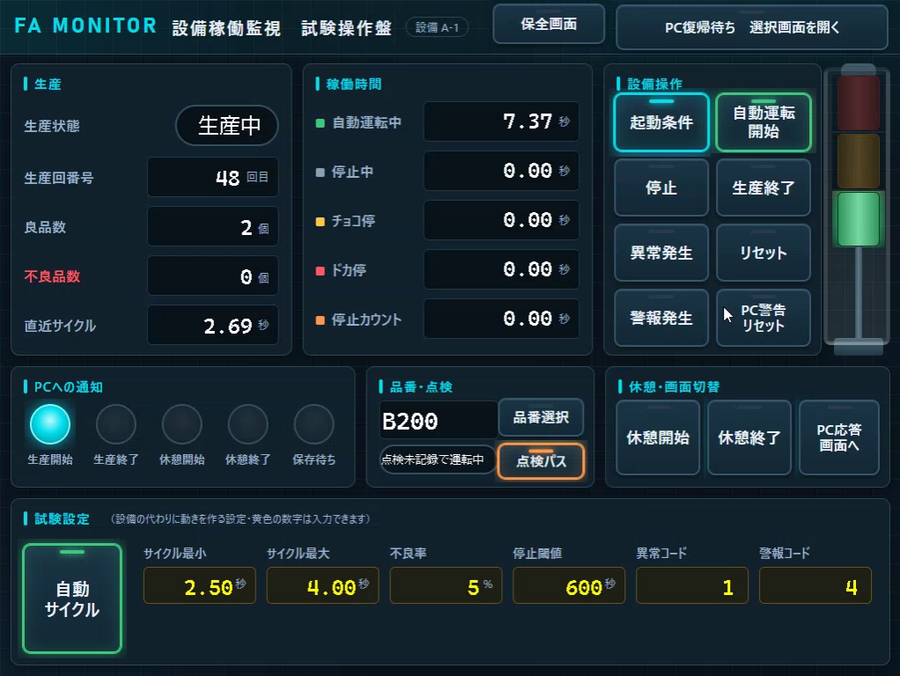

| 通信が切れたとき | 作業者がタッチパネルの「点検パス」で1回だけ起動できる。その生産には「パス」の印が付いて記録に残る |
| 残る記録 | 点検者・日時・設備・品番・項目ごとの値と判定。判定基準は点検した時点のものを残す |
| 履歴の見方 | 設備・品番・期間・きっかけ・点検者・NG の有無で絞り込み、CSV で取り出せる |
| 点検表の登録 | CSV で一括登録できる |
| ネットワーク | 工場内の LAN と Wi-Fi だけで動く。インターネットにはつながない |
| 対応 PLC | キーエンス KV シリーズ（LAN 接続） |
| 前提 | FA MONITOR（設備稼働監視システム）に追加する機能。単体では使えない |
デモ動画
紙の点検の困りごとから、タブレットでの点検、品番の切り替え、点検パスまでを約3分の動画にまとめました。
キーエンスの PLC 実機と試験用のタッチパネルをつなぎ、説明用のデータで撮影しています。
よくある質問
点検をすれば、設備は安全になりますか？
いいえ。点検機能は安全装置ではありません。非常停止などの安全のための仕組みの代わりにはなりません。
パソコンとの通信が切れたら、設備は止まったままですか？
いいえ。作業者がタッチパネルの「点検パス」で1回だけ起動できます。その生産には印が付くので、あとから分かります。
タブレットや Wi-Fi は用意してもらえますか？
機器の購入費は別途実費です。点検画面はブラウザで開くので、使うタブレットの機種は事前にご相談ください。
点検の項目は自分たちで変えられますか？
はい。点検表は CSV で登録できます。項目の数や文の長さに決まりはありません。
まとめ
| 紙の点検 | 点検記録を入れると |
|---|---|
| 点検しないまま動かせてしまう | 点検が終わるまで起動できない |
| 測定値の打ち直し・見落とし | その場で自動判定し、そのまま記録 |
| 品番ごとに紙を使い分ける | 品番に合わせて点検表が自動で出る |
| 記録を探すのに時間がかかる | 画面で絞り込み、CSV で取り出せる |
料金の目安とデモ動画は、ポートフォリオのサービス紹介にまとめています。「うちの点検表でも使えるか」といった、まだ構想の段階のご相談でも構いません。
